XGN15 इंडोर एसी मेटल क्लोज्ड रिंग स्विचगियर

TOONICE एक अग्रणी निर्माता और आपूर्तिकर्ता है, हम दुनिया भर के थोक विक्रेताओं को उच्च गुणवत्ता में XGN15 इंडोर एसी मेटल क्लोज्ड रिंग स्विचगियर प्रदान करते हैं। हमारे पास सस्ते दामों पर नवीनतम डिज़ाइन उपलब्ध हैं। TOONICE का XGN15 इंडोर एसी मेटल क्लोज्ड रिंग स्विचगियर मुख्य स्विच के रूप में SF6 लोड स्विच और लोड स्विच फ्यूज संयोजन का उपयोग करता है, और संपूर्ण कैबिनेट वायु इन्सुलेशन को अपनाता है, जो वितरण स्वचालन के लिए उपयुक्त है। यह वितरण उपकरण का एक कॉम्पैक्ट और विस्तार योग्य पूरा सेट है। इसका व्यापक रूप से शहरी बिजली ग्रिड के निर्माण और नवीकरण में उपयोग किया जा सकता है, जो औद्योगिक और खनन उद्यमों, ऊंची इमारतों, आवासीय क्षेत्रों, अस्पतालों, स्कूलों, पार्कों आदि में वितरण प्रणालियों के लिए उपयुक्त है। इसका उपयोग मुख्य रूप से विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए किया जाता है, मुख्य रूप से रिंग नेटवर्क बिजली आपूर्ति और टर्मिनल बिजली आपूर्ति के लिए, और पूर्वनिर्मित सबस्टेशनों में स्थापना के लिए भी उपयुक्त है।

काम का माहौल:

परिवेश का तापमान:+4500T

सापेक्षिक आर्द्रता:

दैनिक औसत<95%

मासिक औसत <90%

ऊंचाई:<1000 मी

शॉकप्रूफ़: लेवल 8

*गंभीर कंपन और झटका, साथ ही कोई आग, रासायनिक संक्षारण, विस्फोट का खतरा वाला स्थान नहीं

मानक लागू करें:

जीबी 3960-2006 '' 3.6 kVw40.5kV AC मेटल-संलग्न स्विचगियर और नियंत्रण उपकरण"

आईईसी 60298-1990 ''एसी धातु-संलग्न स्विचगियर और 1kv से 52kV और नीचे रेटेड वोल्टेज के साथ नियंत्रण उपकरण'

GB/T11022-2011 '' हाई-वोल्टेज स्विचगियर और नियंत्रण उपकरण मानकों के लिए सामान्य तकनीकी आवश्यकताएँ''

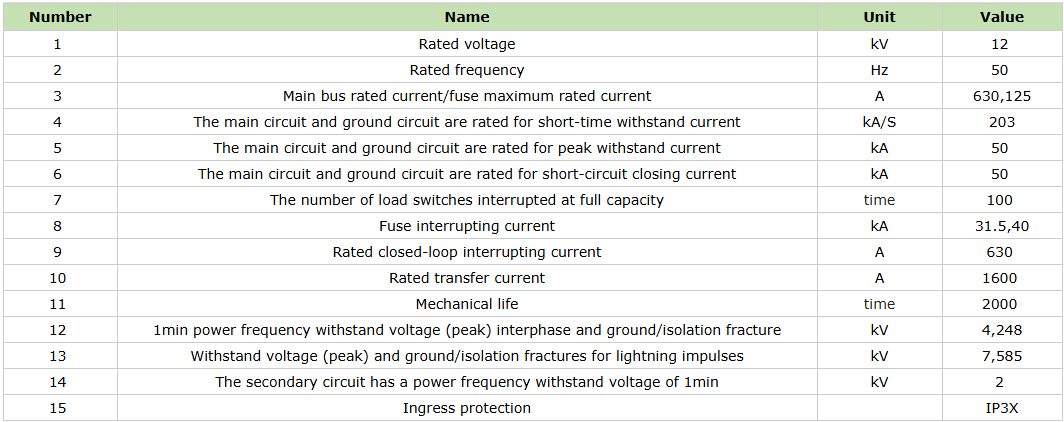

तकनीकी मापदंड:

उत्पाद की विशेषताएँ:

1. SF6 रिंग मुख्य इकाई को संयोजित करना और विस्तारित करना आसान है, छोटी मात्रा के साथ, सुरक्षित और विश्वसनीय;

2. इन्सुलेशन और आर्क बुझाने वाले माध्यम के रूप में एसएफ 6 गैस का उपयोग करते हुए, निरंतर चुंबकीय क्षेत्र रोटरी आर्क बुझाने की विधि यह सुनिश्चित करती है कि इसकी चाप बुझाने की क्षमता आर्क वर्तमान की परिमाण से प्रभावित नहीं होती है, अच्छे ब्रेकिंग प्रदर्शन, कम ओवरवॉल्टेज, लंबे विद्युत जीवन और रखरखाव मुक्त आर्क बुझाने वाले कक्ष के साथ;

3. इसमें तीन कार्यस्थान, कई कार्य हो सकते हैं, और इसे लघु दबाव गेज से सुसज्जित किया जा सकता है;

4. संचालित करने में सरल, अत्यधिक विश्वसनीय संचालन तंत्र और लॉकिंग तंत्र;

5. SF6 गैस शून्य गेज दबाव के रेटेड ब्रेकिंग टेस्ट को पास करने के बाद, कार्यात्मक मार्जिन बड़ा है और संभावना बहुत अधिक है;

6. ग्राउंडिंग स्विच में शॉर्ट-सर्किट खोलने और बंद करने की क्षमता है जो राष्ट्रीय मानकों का अनुपालन करती है;

7. कैबिनेट आयातित एल्यूमीनियम लेपित जस्ता प्लेट से बना है, जो एक इकट्ठे ढांचे का उपयोग करके मुद्रित और गठित किया गया है जो मजबूत और विरूपण के लिए प्रतिरोधी है।

उत्पाद संरचना:

1. समग्र संरचना

रिंग मुख्य इकाई बसबार रूम, लोड स्विच (या सर्किट ब्रेकर रूम), केबल रूम, ऑपरेटिंग मैकेनिज्म, इंटरलॉकिंग मैकेनिज्म, लो-वोल्टेज कंट्रोल रूम और मापने या मीटरिंग सर्किट से बनी होती है। आसन्न कमरों को प्रभावित करने वाले दोषों से बचने के लिए प्रत्येक डिब्बे को स्टील प्लेटों द्वारा विभाजित किया गया है।

2.बसबार कम्पार्टमेंट

बसबार कक्ष को कैबिनेट के शीर्ष पर व्यवस्थित किया गया है, जहां मुख्य बसबार एक साथ जुड़े हुए हैं और स्विचगियर की पूरी पंक्ति के माध्यम से चलते हैं। बसबार क्षैतिज रूप से व्यवस्थित है और इसे आसानी से विस्तारित किया जा सकता है।

3. मुख्य स्विच रूम

लोड स्विच रूम: स्विच रूम में एक लोड स्विच लगा होता है। लोड स्विच का खोल एपॉक्सी राल कास्टिंग से बना है और आर्क बुझाने और इन्सुलेशन माध्यम के रूप में एसएफ 6 गैस से भरा हुआ है। ऑपरेटिंग शाफ्ट लीड आउट एंड पर दो पारदर्शी हॉट प्रेस्ड प्लास्टिक एंड कैप हैं, जिसके माध्यम से संपर्क स्थिति देखी जा सकती है। SF6 गैस घनत्व मीटर या अलार्म संपर्कों के साथ गैस घनत्व मीटर ग्राहकों की आवश्यकताओं के अनुसार स्विच रूम में स्थापित किए जा सकते हैं।

सर्किट ब्रेकर रूम: सर्किट ब्रेकर रूम कैबिनेट के बीच में स्थित है और ग्राहक की जरूरतों के अनुसार विशेष वैक्यूम सर्किट ब्रेकर या एसएफ 6 सर्किट ब्रेकर से सुसज्जित किया जा सकता है। इसकी तोड़ने की क्षमता सामान्य स्विचिंग और शाखा नेटवर्क संचालन को पूरा कर सकती है, साथ ही विशेष परिस्थितियों में शॉर्ट-सर्किट धाराओं को भी तोड़ सकती है। वैक्यूम सर्किट ब्रेकर नेटवर्क सिस्टम के लगातार संचालन के लिए विशेष रूप से उपयुक्त हैं। सर्किट ब्रेकर एक स्प्रिंग संचालित तंत्र से सुसज्जित है, जिसमें रीक्लोजिंग फ़ंक्शन, विश्वसनीय संचालन और लंबी सेवा जीवन है।

4.केबल रूम

केबल रूम का उपयोग मुख्य रूप से केबल कनेक्शन के लिए किया जाता है, जिससे सिंगल कोर या तीन कोर केबल को सबसे सरल अनशील्ड केबल हेड का उपयोग करके जोड़ा जा सकता है। साथ ही, पर्याप्त जगह में लाइटनिंग अरेस्टर, करंट ट्रांसफार्मर और ग्राउंडिंग स्विच जैसे घटकों को भी समायोजित किया जा सकता है। मानकों के अनुसार डिजाइन किए गए, कैबिनेट दरवाजे में अवलोकन खिड़कियां और सुरक्षा इंटरलॉक डिवाइस हैं, और केबल रूम का फर्श सीलिंग कवर और ब्रैकेट के साथ उचित आकार के केबल क्लैंप से सुसज्जित है। आसान केबल स्थापना के लिए केबल रूम के फर्श के सामने के फ्रेम को हटाया जा सकता है।

5.ऑपरेटिंग मैकेनिज्म, इंटरलॉकिंग मैकेनिज्म और लो-वोल्टेज कंट्रोल रूम

इंटरलॉकिंग वाला लो-वोल्टेज कक्ष नियंत्रण कक्ष के रूप में भी कार्य करता है। लो-वोल्टेज कक्ष स्थिति संकेतक और यांत्रिक इंटरलॉकिंग उपकरणों के साथ-साथ सहायक संपर्क, ट्रिप कॉइल्स, आपातकालीन ट्रिप तंत्र, कैपेसिटिव लाइव डिस्प्ले डिवाइस, कुंजी लॉक और इलेक्ट्रिक ऑपरेटिंग डिवाइस के साथ स्प्रिंग संचालित तंत्र से सुसज्जित है। साथ ही, लो-वोल्टेज रूम स्पेस का उपयोग नियंत्रण सर्किट, रिकॉर्डिंग उपकरण और सुरक्षात्मक रिले स्थापित करने के लिए भी किया जा सकता है। 750 मिमी चौड़े कैबिनेट में दो समान कम वोल्टेज वाले कमरे हैं जो अधिक सामान रख सकते हैं।

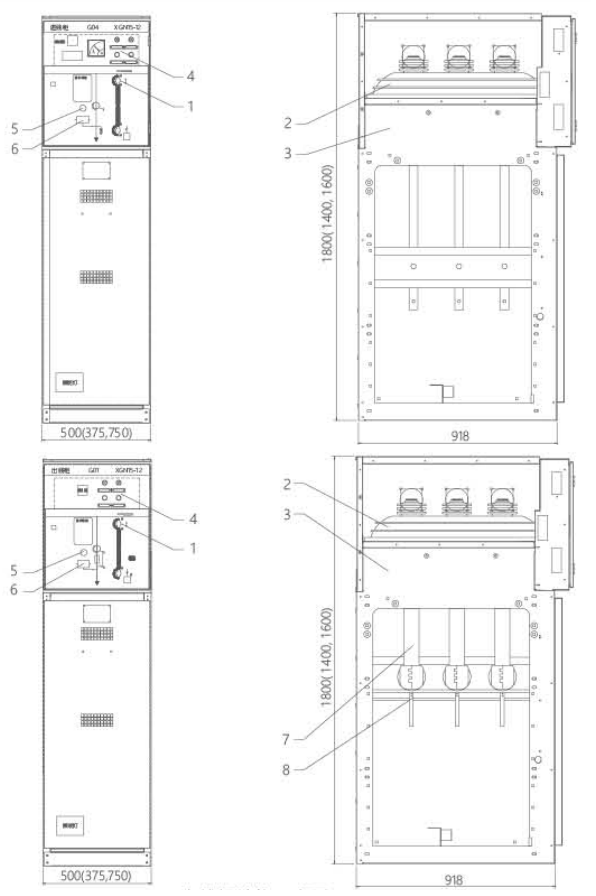

संरचनात्मक आरेख

अनुप्रयोग:

1. विद्युत वितरण प्रणाली: स्थिर और विश्वसनीय बिजली वितरण सुनिश्चित करने के लिए विद्युत सर्किट को नियंत्रित और संरक्षित करने के लिए बिजली वितरण नेटवर्क में उपयोग किया जाता है।

2. औद्योगिक सुविधाएं: उच्च वोल्टेज सर्किट का प्रबंधन करने और मशीनरी और उपकरणों के लिए प्रभावी सुरक्षा प्रदान करने के लिए औद्योगिक वातावरण में लागू किया जाता है।

3. वाणिज्यिक भवन: उच्च वोल्टेज विद्युत वितरण को संभालने और सिस्टम सुरक्षा बढ़ाने के लिए वाणिज्यिक भवनों में स्थापित किया गया।

4. सबस्टेशन: सुरक्षित और कुशल संचालन सुनिश्चित करने के लिए उच्च वोल्टेज सर्किट को स्विच करने और अलग करने के लिए विद्युत सबस्टेशन में उपयोग किया जाता है।

5. नवीकरणीय ऊर्जा प्रतिष्ठान: बिजली वितरण का प्रबंधन करने और उच्च वोल्टेज घटकों की सुरक्षा के लिए सौर और पवन फार्म जैसी नवीकरणीय ऊर्जा प्रणालियों में नियोजित।

6. उपयोगिता कंपनियाँ: विद्युत नेटवर्क को नियंत्रित और संरक्षित करने, विश्वसनीय बिजली आपूर्ति और सिस्टम स्थिरता सुनिश्चित करने के लिए उपयोगिता कंपनियों द्वारा उपयोग किया जाता है।

7. स्विचगियर रूम: सीमित स्थानों के भीतर विद्युत वितरण को प्रबंधित और नियंत्रित करने के लिए स्विचगियर रूम में एकीकृत।

8. डेटा केंद्र: उच्च वोल्टेज बिजली वितरण को संभालने और महत्वपूर्ण इलेक्ट्रॉनिक उपकरणों की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए डेटा केंद्रों में लागू किया जाता है।

XGN15Indoor Ac मेटल क्लोज्ड रिंग स्विचगियर विभिन्न अनुप्रयोगों में उच्च वोल्टेज विद्युत प्रणालियों के प्रबंधन के लिए मजबूत, विश्वसनीय और कुशल समाधान प्रदान करता है। इसकी उन्नत विशेषताएं और टिकाऊ निर्माण इसे आधुनिक बिजली वितरण और सुरक्षा प्रणालियों में एक प्रमुख घटक बनाते हैं।
