KYN61-40.5 बख्तरबंद हटाने योग्य एसी धातु संलग्न स्विचगियर

KYN61 - 40.5 बख्तरबंद मूव्ड - टाइप एसी मेटल - संलग्न स्विचगियर (इसके बाद स्विचगियर के रूप में संदर्भित) एक इनडोर पूर्ण शक्ति है - 50 हर्ट्ज की आवृत्ति के साथ तीन चरण एसी पावर के लिए वितरण उपकरण और 40.5kV की एक रेटेड वोल्टेज।

इसका उपयोग बिजली संयंत्रों, सबस्टेशनों और औद्योगिक और खनन उद्यमों में विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए किया जाता है। यह सर्किट को नियंत्रित, सुरक्षा और निगरानी कर सकता है, और लगातार संचालन वाले स्थानों पर भी लागू होता है। यह स्विचगियर GB3906 - 2006, GB/T11022 - 1999, और DL/T 404 - 2007 जैसे मानकों का अनुपालन करता है।

KYN61-40.5 बख्तरबंद हटाने योग्य एसी धातु संलग्न स्विचगियर की विशेषताएं

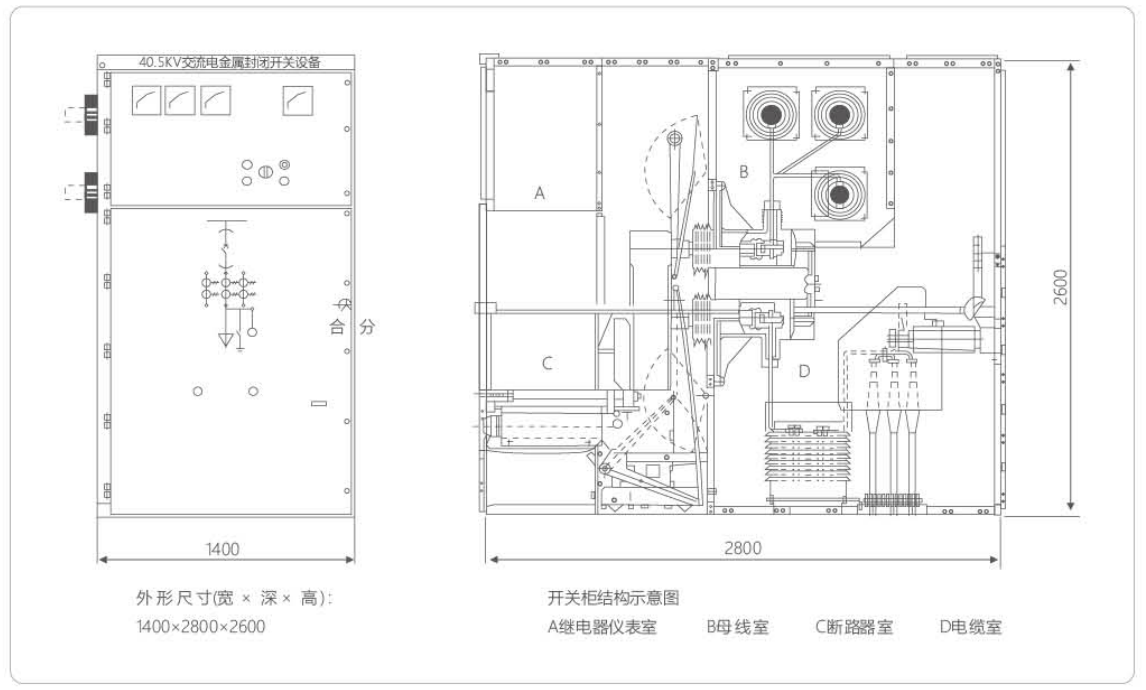

1। कैबिनेट संरचना इकट्ठे प्रकार की है, और सर्किट ब्रेकर एक हाथ से - फर्श - प्रकार की संरचना को अपनाता है।

2। यह एक नए -प्रकार के समग्र - इंसुलेटेड वैक्यूम सर्किट ब्रेकर से सुसज्जित है, जिसमें अच्छी परस्पर विरोधी और सरल प्रतिस्थापन की सुविधा है।

3। हैंडकार्ट फ्रेम एक लीड - स्क्रू और नट प्रोपल्शन मैकेनिज्म से सुसज्जित है, जो हैंडकार्ट के आसान आंदोलन को सक्षम करता है और गलत होने के कारण प्रणोदन संरचना को नुकसान को रोकता है।

4। सभी ऑपरेशनों को कैबिनेट के दरवाजे के साथ बंद किया जा सकता है।

5। मुख्य स्विच, हैंडकार्ट और स्विचगियर कैबिनेट के बीच इंटरलॉक "पांच - रोकथाम" कार्यों को पूरा करने के लिए अनिवार्य यांत्रिक इंटरलॉकिंग विधियों को अपनाते हैं।

6। केबल चैंबर में पर्याप्त स्थान है और कई केबलों को कनेक्ट कर सकते हैं।

7। एक त्वरित - अर्थिंग स्विच का उपयोग अर्थिंग और शॉर्ट -सर्किट लूप्स को बंद करने के लिए किया जाता है।

8। संलग्नक सुरक्षा स्तर IP3x है। जब हैंडकार्ट रूम डोर खुला होता है, तो सुरक्षा स्तर IP2X होता है।

9। उत्पाद GB3906 - 2006, DL/T 404 - 2007 के साथ अनुपालन करता है, और अंतरराष्ट्रीय IEC298 मानक को संदर्भित करता है।

उपयोग वातावरण

परिवेश का तापमान: ऊपरी सीमा +40 ° C, और 24 घंटे के भीतर मापा गया औसत मूल्य 35 ° C, कम सीमा -10 ° C से अधिक नहीं होगा।

ऊंचाई: 1000 मीटर से अधिक नहीं।

सापेक्ष आर्द्रता: दैनिक औसत मूल्य 95%से अधिक नहीं है, मासिक औसत मूल्य 90%से अधिक नहीं है।

भूकंप प्रतिरोध: परिमाण 8 से अधिक नहीं।

जल वाष्प का दबाव: दैनिक औसत मूल्य 2.2kpa से अधिक नहीं है, मासिक औसत मूल्य 1.8kpa से अधिक नहीं है।

आग, विस्फोट के खतरों, गंभीर प्रदूषण, रासायनिक संक्षारण और हिंसक कंपन के बिना स्थान।

तकनीकी मापदण्ड

KYN61-40.5 बख्तरबंद हटाने योग्य एसी धातु संलग्न स्विचगियर बहुमुखी अनुप्रयोगों के साथ उन्नत सुविधाओं को जोड़ती है, जिससे यह उच्च-वोल्टेज बिजली वितरण आवश्यकताओं की एक विस्तृत श्रृंखला के लिए एक मूल्यवान समाधान है।
