KYN28-12 बख़्तरबंद हटाने योग्य एसी धातु संलग्न स्विचगियर

TOONICE KYN28-12 आर्मर्ड रिमूवेबल एसी मेटल एनक्लोज्ड स्विचगियर 3.6-12kV तीन-चरण AC 50Hz पावर ग्रिड के लिए उपयुक्त है, जिसका उपयोग विद्युत ऊर्जा प्राप्त करने और वितरित करने और सर्किट को नियंत्रित, मॉनिटर और संरक्षित करने के लिए किया जाता है। सिंगल बसबार, सिंगल बसबार सेक्शनल सिस्टम या डबल बसबार सिस्टम में इस्तेमाल किया जा सकता है। स्विचगियर IEC298 "AC मेटल-संलग्न स्विचगियर और 1kV से ऊपर और 52kV और नीचे रेटेड वोल्टेज वाले नियंत्रण उपकरण", IEC694 "हाई-वोल्टेज स्विच और नियंत्रण उपकरण के लिए सामान्य क्लॉज", मेरे देश के "GB3906 3-35kV AC मेटल-संलग्न स्विचगियर" और DIA04 "इनडोर" AC हाई वोल्टेज के लिए ऑर्डरिंग शर्तों का अनुपालन करता है। स्विचगियर", जर्मन DIN.VDE0670 "1kV से अधिक रेटेड वोल्टेज वाला AC स्विचगियर" और अन्य मानक। और इसमें एक पूर्ण और विश्वसनीय एंटी-मिसऑपरेशन फ़ंक्शन है।

विशेषता:

KYN28-12 आर्मर्ड रिमूवेबल एसी मेटल एनक्लोज्ड स्विचगियर (बाद में स्विचगियर के रूप में संदर्भित) एक नए प्रकार का उत्पाद है जिसे उन्नत घरेलू विनिर्माण प्रौद्योगिकियों को अवशोषित करने के आधार पर हमारी कंपनी द्वारा स्वतंत्र रूप से डिजाइन और विकसित किया गया है। यह विभिन्न पुराने प्रकार के धातु-संलग्न स्विचगियर्स को प्रतिस्थापित कर सकता है, जैसे कि KYN1 - 12, JYN2 - 12 श्रृंखला के उत्पाद। इस उत्पाद के निम्नलिखित विशिष्ट फायदे हैं:

उत्पाद का आवरण पूरी तरह से बोल्ट के साथ इकट्ठा किया गया है, जिसमें उच्च यांत्रिक शक्ति है और उत्पाद की अखंडता और सौंदर्यशास्त्र को प्रभावी ढंग से सुनिश्चित करता है। कैबिनेट का दरवाज़ा प्लास्टिक स्प्रे से लेपित है, जिसका मजबूत प्रभाव-प्रतिरोध और संक्षारण-प्रतिरोध है। उत्पाद संलग्नक में IP4X का सुरक्षा स्तर है। (इसे ग्राहकों की आवश्यकताओं के अनुसार लोहे की प्लेट में बदला जा सकता है।)

इस उत्पाद का स्विच एबीबी द्वारा निर्मित वीडी4 प्रकार के वैक्यूम सर्किट ब्रेकर, सी3 श्रृंखला फिक्स्ड-टाइप लोड स्विच से सुसज्जित किया जा सकता है, और समान विदेशी उत्पादों को बदलने के लिए विभिन्न घरेलू श्रृंखला वैक्यूम सर्किट ब्रेकर (जैसे वीएस1, वीएच1, वीके, जेडएन28) के साथ भी कॉन्फ़िगर किया जा सकता है।

इससे कोई फर्क नहीं पड़ता कि कौन सा सर्किट ब्रेकर चुना गया है, इसके कंडक्टरों की वायु इन्सुलेशन दूरी 125 मिमी से अधिक होने की गारंटी दी जा सकती है, और समग्र इन्सुलेशन 60 मिमी से अधिक है। इन सभी सर्किट ब्रेकरों में लंबी सेवा जीवन, कम रखरखाव आवश्यकताओं और छोटे आकार के अद्वितीय फायदे हैं।

उपयोग पर्यावरण

1. परिवेश का तापमान: ऊपरी सीमा +40°C, निचली सीमा -10°C।

2. सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं। सुविधाएं।

3. ऊंचाई: 1000 मीटर से अधिक नहीं।

4. भूकंप प्रतिरोध: 8 तीव्रता से अधिक नहीं।

5. आग, विस्फोट के खतरों, गंभीर प्रदूषण, रासायनिक संक्षारण और हिंसक कंपन से मुक्त स्थान।

स्विचगियर की संरचनात्मक विशेषताएं

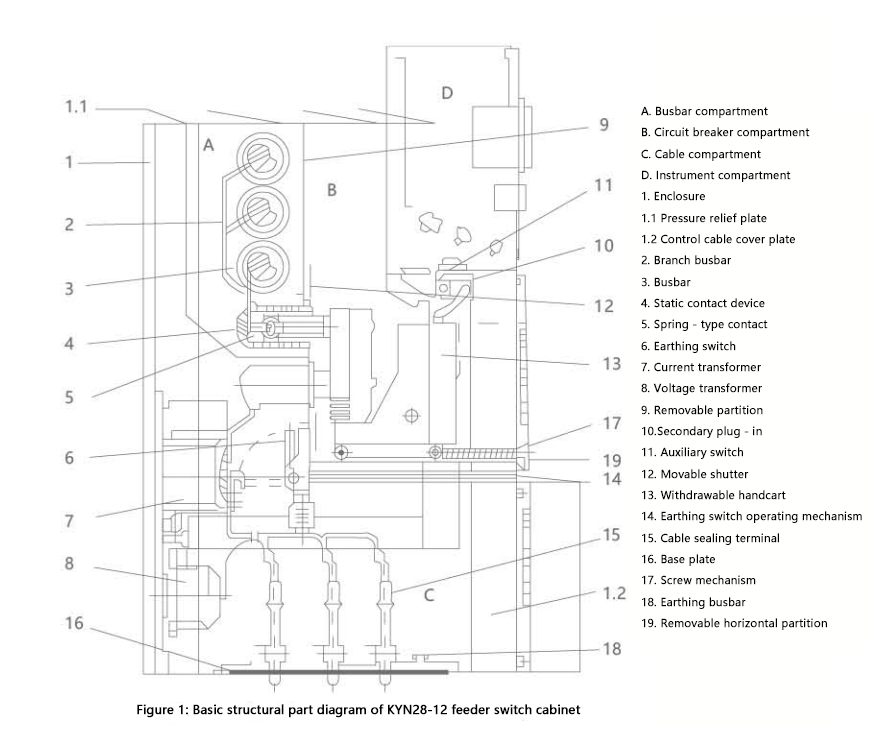

KYN28-12 आर्मर्ड रिमूवेबल एसी मेटल एनक्लोज्ड स्विचगियर को GB3906 - 91 में आर्मर्ड मेटल-एनक्लोज्ड स्विचगियर के अनुसार डिजाइन किया गया है। जैसा कि चित्र 1 में दिखाया गया है, स्विचगियर में दो मुख्य भाग होते हैं: एक निश्चित कैबिनेट बॉडी और एक निकासी योग्य घटक (आमतौर पर हैंडकार्ट के रूप में जाना जाता है)। कैबिनेट बॉडी का घेरा और प्रत्येक कार्यात्मक इकाई के विभाजन बोल्ट द्वारा जुड़े हुए हैं। स्विचगियर बाड़े का सुरक्षा स्तर IP4X है, और जब सर्किट ब्रेकर रूम का दरवाजा खुला होता है, तो सुरक्षा स्तर IP2X होता है। स्विचगियर को वैक्यूम सर्किट ब्रेकर हैंडकार्ट या एक निश्चित प्रकार के लोड स्विच से सुसज्जित किया जा सकता है। इसमें ओवरहेड इनकमिंग (आउटगोइंग) लाइनें और केबल आउटगोइंग लाइनें जैसी कार्यात्मक योजनाएं हैं। स्विचगियर को डबल-कैबिनेट व्यवस्था में स्थापित किया जा सकता है, यानी, बैक-टू-बैक या फेस-टू-फेस डबल-पंक्ति व्यवस्था।

KYN28-12 आर्मर्ड रिमूवेबल एसी मेटल एनक्लोज्ड स्विचगियर बहुमुखी अनुप्रयोगों के साथ उन्नत सुविधाओं को जोड़ता है, जो इसे बिजली वितरण आवश्यकताओं की एक विस्तृत श्रृंखला के लिए एक मूल्यवान समाधान बनाता है।
