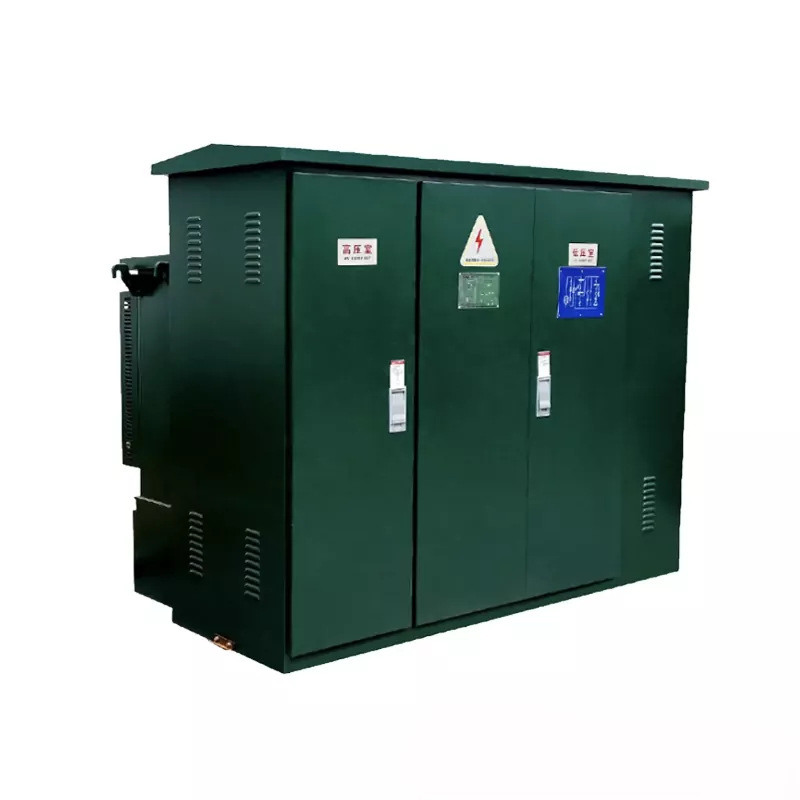

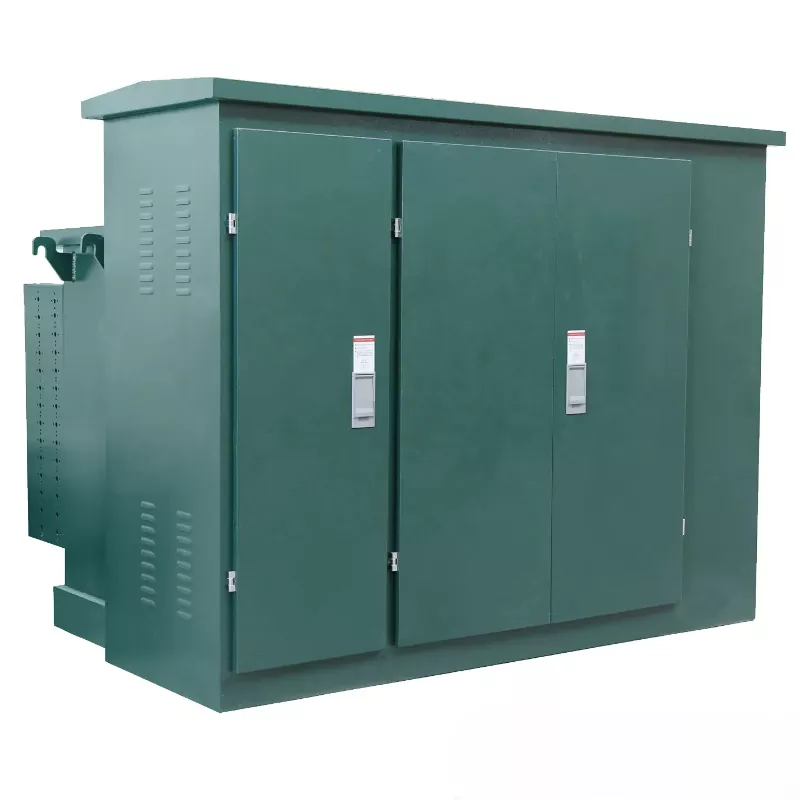

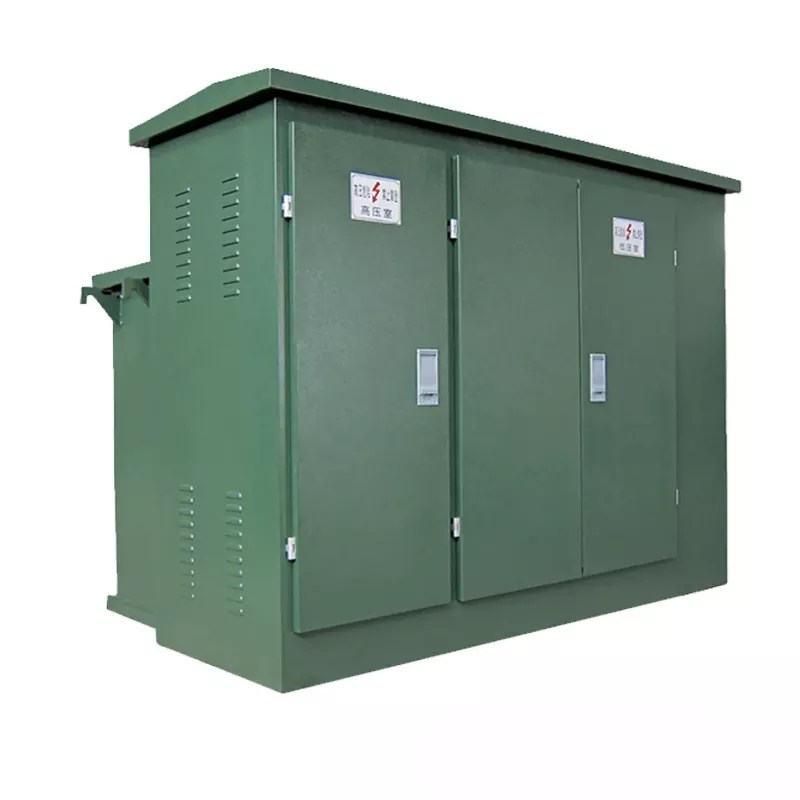

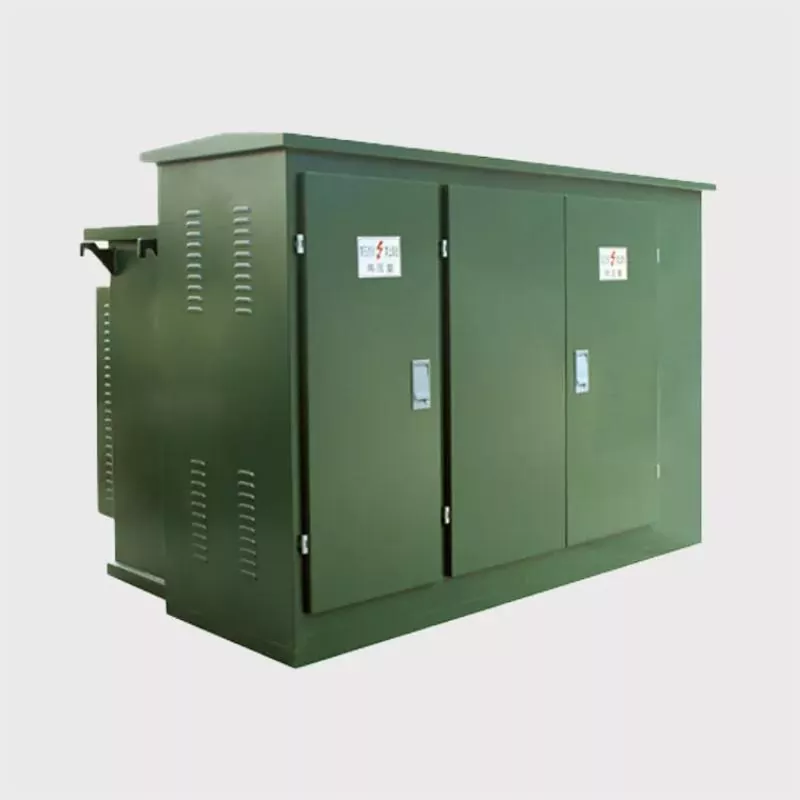

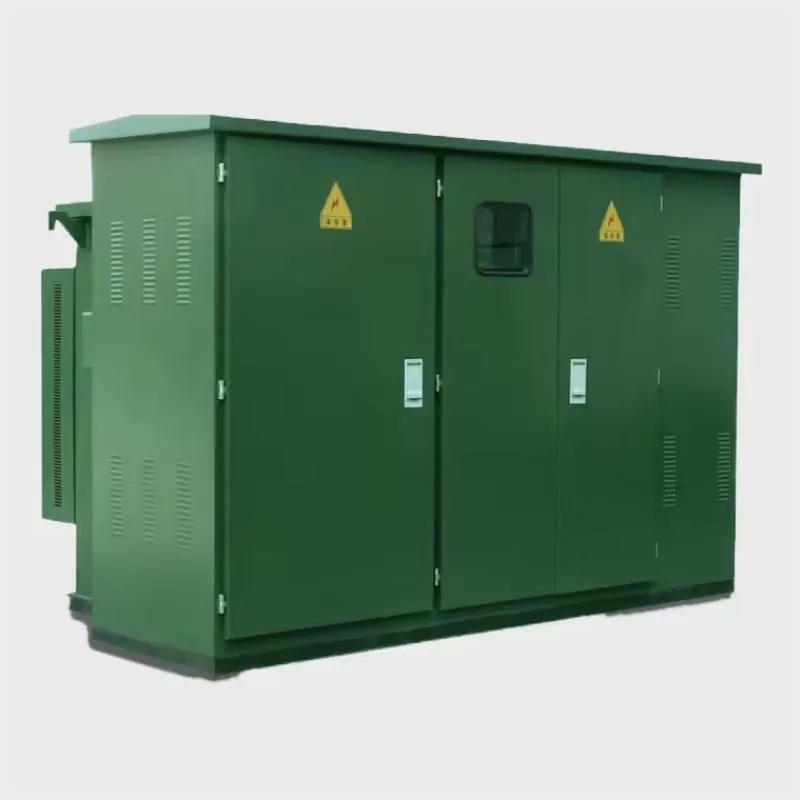

अमेरिकी प्रकार का पूर्वनिर्मित सबस्टेशन

अमेरिकी-शैली ट्रांसफार्मर सबस्टेशन का आवरण मुख्य रूप से एक आधार, साइड पैनल, विभाजन पैनल, दरवाजे और एक शीर्ष कवर से बना है। इंटीरियर को तीन कक्षों में विभाजित किया गया है: उच्च-वोल्टेज, ट्रांसफार्मर और कम-वोल्टेज।

उच्च-वोल्टेज चैंबर उच्च विश्वसनीयता और आसान रखरखाव सुनिश्चित करते हुए, व्यापक एंटी-मिस्परेशन इंटरलॉक कार्यों के साथ एक विश्वसनीय कॉम्पैक्ट डिजाइन को अपनाता है। इसे टर्मिनल लोड स्विच, लूप नेटवर्क स्विचगियर और अन्य उच्च-वोल्टेज स्विचिंग डिवाइस से लैस किया जा सकता है।

ट्रांसफार्मर चैंबर में 1600kvar तक की क्षमता और 12/0.4kV की वोल्टेज रेटिंग की क्षमता के साथ तेल-इंस्पेड या ड्राई-टाइप ट्रांसफार्मर को समायोजित किया गया है। अलगाव सुरक्षात्मक जाल के साथ फिट, यह प्राकृतिक या मजबूर वेंटिलेशन का समर्थन करता है। वैकल्पिक स्वचालित तापमान नियंत्रक, कमरे के तापमान की निगरानी, ​​और वेंटिलेशन उपकरण जो स्वचालित रूप से स्विच/ऑफ स्विच करते हैं, आवश्यकतानुसार उपलब्ध हैं।

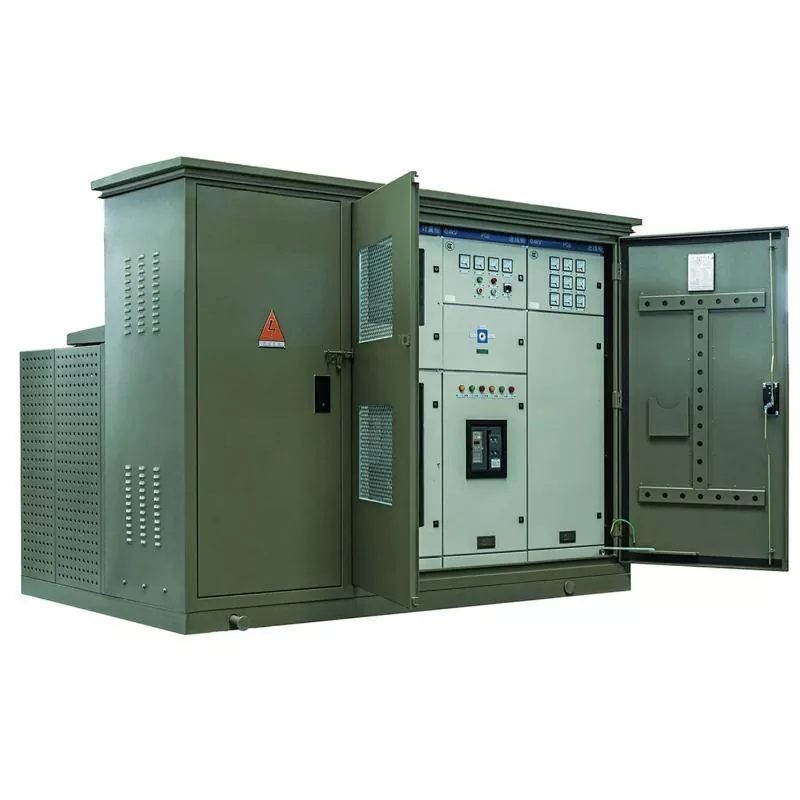

कम-वोल्टेज कक्ष में बिजली वितरण, पैमाइश और प्रतिक्रियाशील बिजली मुआवजे के लिए मानक कॉन्फ़िगरेशन शामिल हैं। यह परियोजना आवश्यकताओं के अनुसार माध्यमिक नियंत्रण सर्किट और आउटगोइंग लाइनों की संख्या को डिजाइन करने के लिए अनुकूलित किया जा सकता है।

सुविधाएँ और अनुप्रयोग

पूरी तरह से अछूता, पूरी तरह से संलग्न, रखरखाव - स्वतंत्र, मज़बूती से व्यक्तिगत सुरक्षा सुनिश्चित करना;

कॉम्पैक्ट संरचना, वॉल्यूम केवल 1/3 - 1/5 एक ही - क्षमता यूरोपीय - स्टाइल ट्रांसफार्मर, कम ऊंचाई के साथ है;

ट्रांसफॉर्मर तेल टैंक में तेल के संदूषण से बचने के लिए स्प्लिट - बॉक्स संरचना को अपना सकते हैं;

उच्च - वोल्टेज पक्ष पूर्ण - रेंज संरक्षण के लिए दोहरे फ़्यूज़ को अपनाता है, लागत को बहुत कम करता है;

लूप नेटवर्क या टर्मिनल में इस्तेमाल किया जा सकता है, और केबल हेड को 200A लोड करंट में स्पष्ट रूप से प्लग किया जा सकता है और बाहर निकाला जा सकता है;

आवरण हनीकॉम्ब - टाइप डबल - लेयर कम्पोजिट बोर्ड को अपनाता है, जिसमें गर्मी को इंसुलेट करने और विघटित करने का कार्य होता है;

कम - वोल्टेज पक्ष एक इलेक्ट्रॉनिक चरण - हानि रक्षक से सुसज्जित है। जब सिस्टम में असामान्य वोल्टेज होता है, तो यह मुख्य आने वाले स्विच को जल्दी से डिस्कनेक्ट कर सकता है;

उच्च - वोल्टेज साइड ऑयल - डूबे हुए लोड स्विच या एसएफ 6 लोड स्विच को मोटर चालित अपग्रेड किया जा सकता है, वितरण नेटवर्क स्वचालन को साकार करने के लिए एक नींव है;

तेल को अपनाता है - डूबे S9 या बेहतर - प्रदर्शन S11 श्रृंखला ट्रांसफॉर्मर।

TOONICE अमेरिकन-स्टाइल ट्रांसफार्मर सबस्टेशन (ZGS13 सीरीज़ इंटीग्रेटेड सबस्टेशन) में एक छोटा पदचिह्न, आसान स्थापना और रखरखाव, कम शोर, कम हानि, एंटी-थीफ्ट डिज़ाइन, पूर्ण सुरक्षा और मजबूत अधिभार क्षमता है। वे नए आवासीय क्षेत्रों, ग्रीनबेल्ट, पार्क, स्टेशनों, होटल, निर्माण स्थलों, हवाई अड्डों और अन्य समान स्थानों पर अनुप्रयोगों के लिए उपयुक्त हैं।

उपयोग वातावरण

1। ऊंचाई: 1000 मीटर से अधिक नहीं;

2। परिवेश का तापमान: -35 ℃ ~ +40 ℃;

3। सापेक्ष आर्द्रता: दैनिक औसत 95%से अधिक नहीं, मासिक औसत 90%से अधिक नहीं;

4। स्थापना साइट: आग से मुक्त एक जगह, विस्फोट के खतरों, रासायनिक रूप से संक्षारक गैसों, अच्छे वेंटिलेशन के साथ, और 3 ° से अधिक नहीं जमीन झुकाव;

नोट: इस उत्पाद को उपरोक्त - निर्दिष्ट शर्तों से परे ऑर्डर करते समय, कृपया हमारी कंपनी से परामर्श करें।

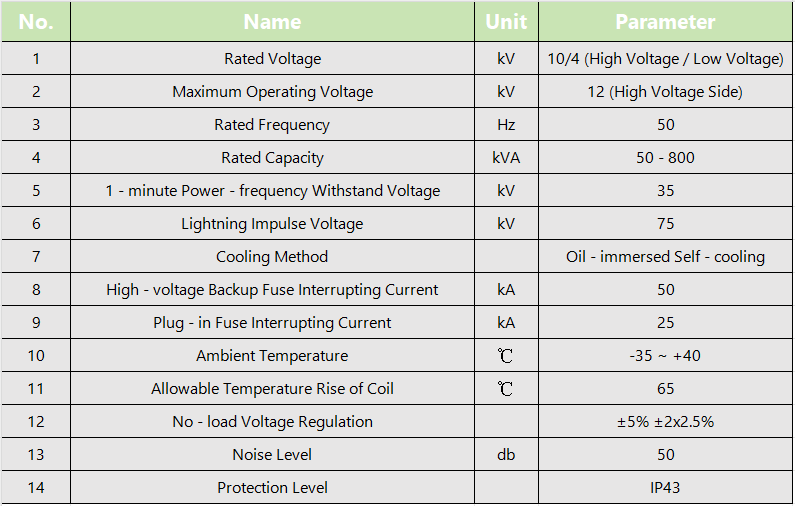

तकनीकी मापदण्ड

अमेरिकन टाइप प्रीफाइब्रिकेशन सबस्टेशन उन्नत सुविधाओं और बहुमुखी अनुप्रयोगों की पेशकश करता है, जो इसे आधुनिक विद्युत वितरण और बिजली प्रबंधन की जरूरतों के लिए एक मूल्यवान समाधान बनाता है।
