जीसीके कम वोल्टेज निकासी योग्य स्विचगियर

टूनिस एक अग्रणी निर्माता और आपूर्तिकर्ता है, टूनिस का जीसीके लो वोल्टेज विदड्रॉलेबल स्विचगियर दो भागों से बना है: पावर डिस्ट्रीब्यूशन सेंटर (पीसी) कैबिनेट और मोटर कंट्रोल सेंटर (एमसीसी) कैबिनेट। यह बिजली उपयोगकर्ताओं जैसे बिजली संयंत्रों, सबस्टेशनों और औद्योगिक और खनन उद्यमों पर लागू होता है, जिसमें एसी 50 हर्ट्ज के साथ बिजली वितरण प्रणाली होती है, अधिकतम ऑपरेटिंग वोल्टेज 660V तक होता है, और अधिकतम ऑपरेटिंग करंट 3150A तक होता है, जिसका उपयोग बिजली वितरण, मोटर नियंत्रण और प्रकाश व्यवस्था जैसे बिजली वितरण उपकरणों के बिजली रूपांतरण, वितरण और नियंत्रण के लिए किया जाता है।

विशेषताएँ

1. संरचनात्मक विशेषताएं: जीसीके कम वोल्टेज निकासी योग्य स्विचगियर मॉड्यूलर छेद स्थापना के साथ एक इकट्ठे संयुक्त संरचना को अपनाता है, जिसमें घटकों की मजबूत सार्वभौमिकता और उच्च मानकीकरण शामिल है। कैबिनेट का ऊपरी भाग बस कक्ष है, सामने विद्युत कक्ष है, और पीछे केबल इनलेट-आउटलेट कक्ष है। सुरक्षा सुनिश्चित करने के लिए प्रत्येक कक्ष को स्टील प्लेटों या इंसुलेटिंग प्लेटों द्वारा अलग किया जाता है।

2. ऑपरेशन मोड: जीसीके लो-वोल्टेज स्विचगियर का मुख्य बसबार कैबिनेट के शीर्ष पर स्थित है। प्रारंभिक चरण में यह डिज़ाइन अधिक सामान्य था, लेकिन भौतिक शक्ति और परिचालन सुविधा की सीमाओं के कारण, इसे धीरे-धीरे अधिक उन्नत मॉडलों द्वारा प्रतिस्थापित कर दिया गया है।

3. अनुप्रयोग परिदृश्य: जीसीके लो-वोल्टेज स्विचगियर बिजली संयंत्रों, सबस्टेशनों और कारखानों और उद्यमों के बिजली विभागों के लिए उपयुक्त है, जिसका उपयोग मुख्य रूप से विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए किया जाता है।

4. सुरक्षा स्तर: GCK लो-वोल्टेज स्विचगियर का सुरक्षा स्तर IP30 है। उपयोगकर्ता पर्यावरणीय आवश्यकताओं के अनुसार IP20 और IP40 के बीच सुरक्षा स्तर भी चुन सकते हैं।

उपयोग पर्यावरण

1. ऊंचाई: 2000 मीटर से अधिक नहीं।

2. परिवेश का तापमान: तापमान +40°C से अधिक नहीं, 24 घंटों के भीतर औसत तापमान +35°C से अधिक नहीं, और आसपास की हवा का तापमान -50°C से कम नहीं।

3. वायुमंडलीय स्थितियाँ: स्वच्छ हवा, सापेक्षिक आर्द्रता +40°C पर 50% से अधिक नहीं; कम तापमान पर उच्च आर्द्रता की अनुमति है (उदाहरण के लिए, +20°C पर 90%)।

4. आग, विस्फोट के खतरों, गंभीर प्रदूषण, रासायनिक संक्षारण, या तीव्र कंपन के संपर्क में नहीं।

5. ऊर्ध्वाधर सतह से झुकाव 5° से अधिक न हो।

6. -25°C~+55°C पर परिवहन और भंडारण के लिए उपयुक्त, अल्पावधि (≤24h) के लिए +70°C से अधिक नहीं।

नोट: यदि उपरोक्त निर्दिष्ट शर्तों से परे ऑर्डर करते हैं तो हमारी कंपनी से परामर्श लें।

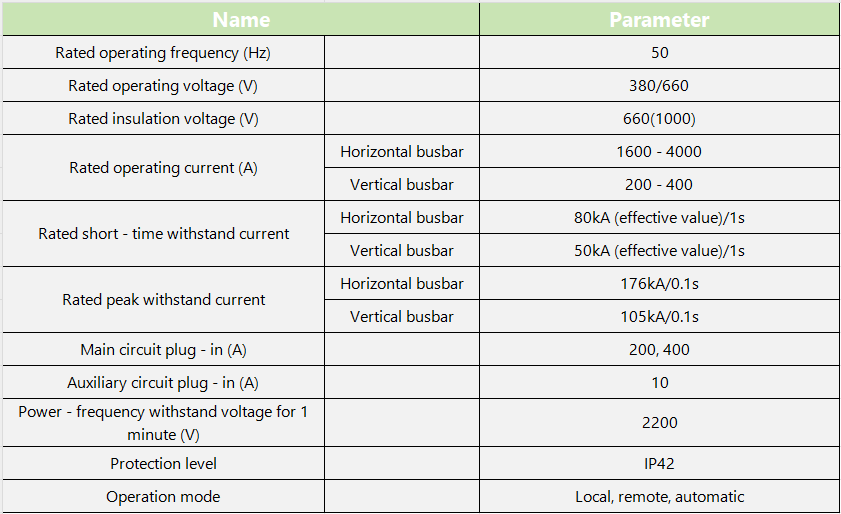

तकनीकी मापदण्ड

जीसीके लो वोल्टेज विदड्रॉएबल स्विचगियर बहुमुखी अनुप्रयोगों के साथ उन्नत सुविधाओं को जोड़ता है, जो इसे बिजली वितरण आवश्यकताओं की एक विस्तृत श्रृंखला के लिए एक मूल्यवान समाधान बनाता है।
