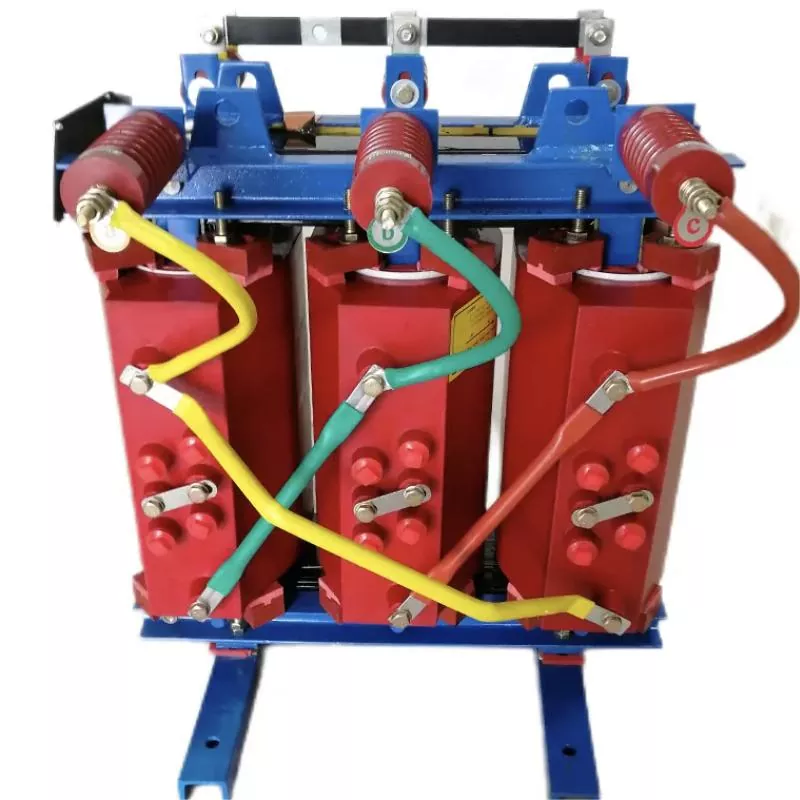

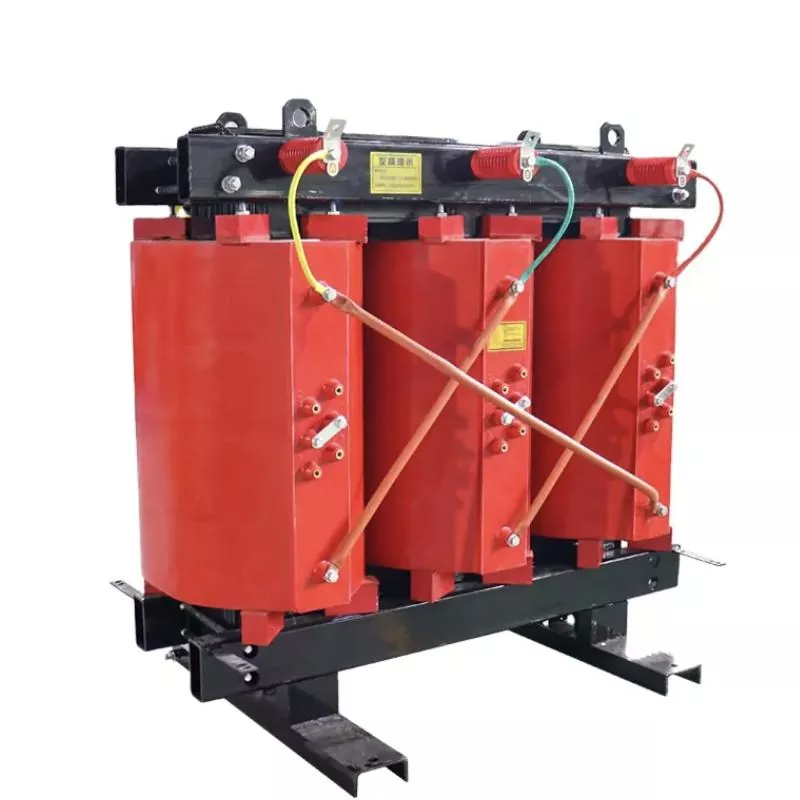

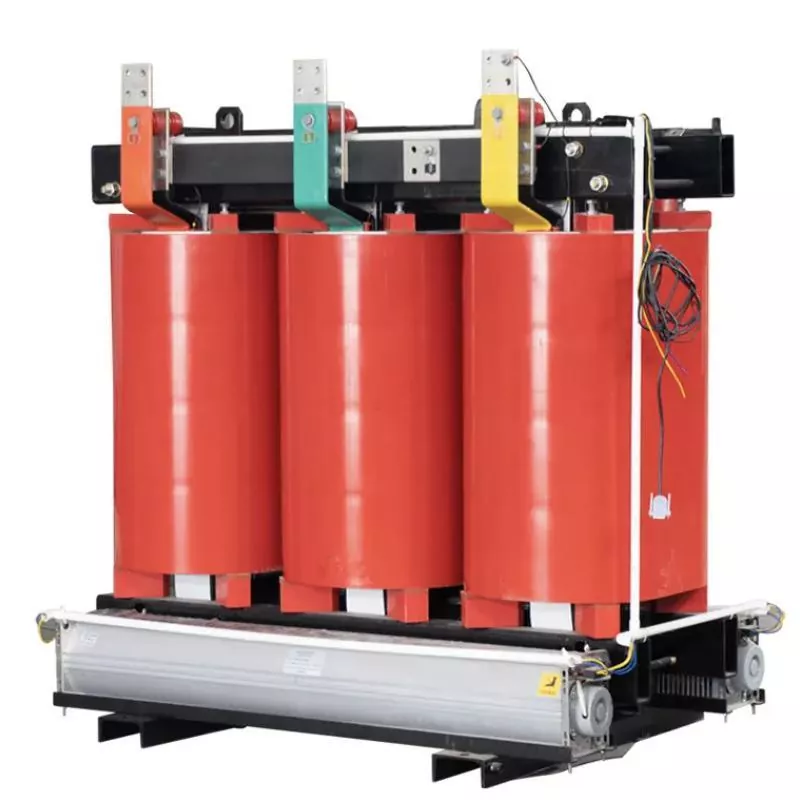

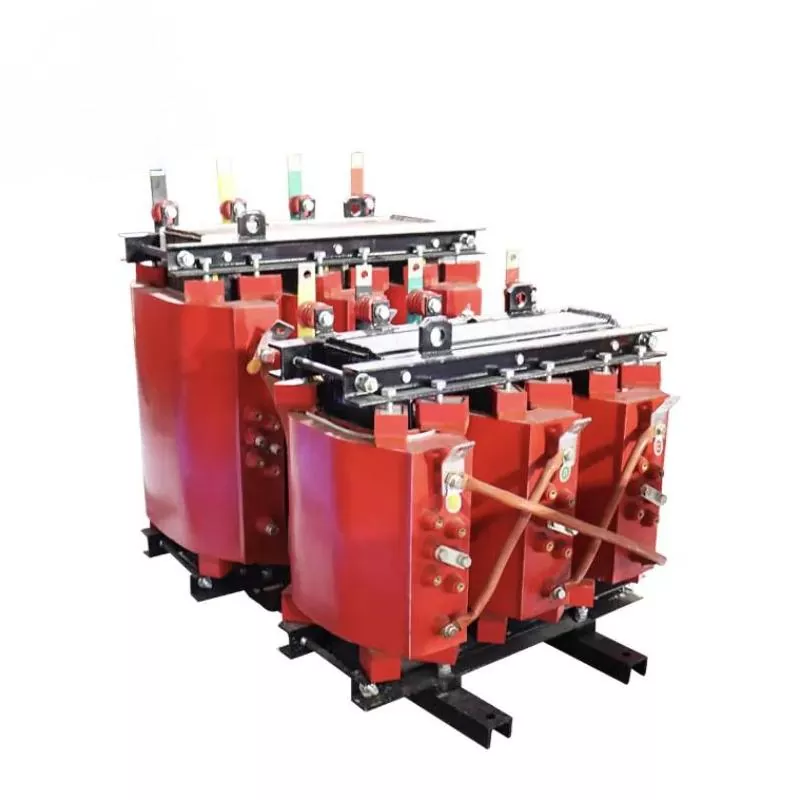

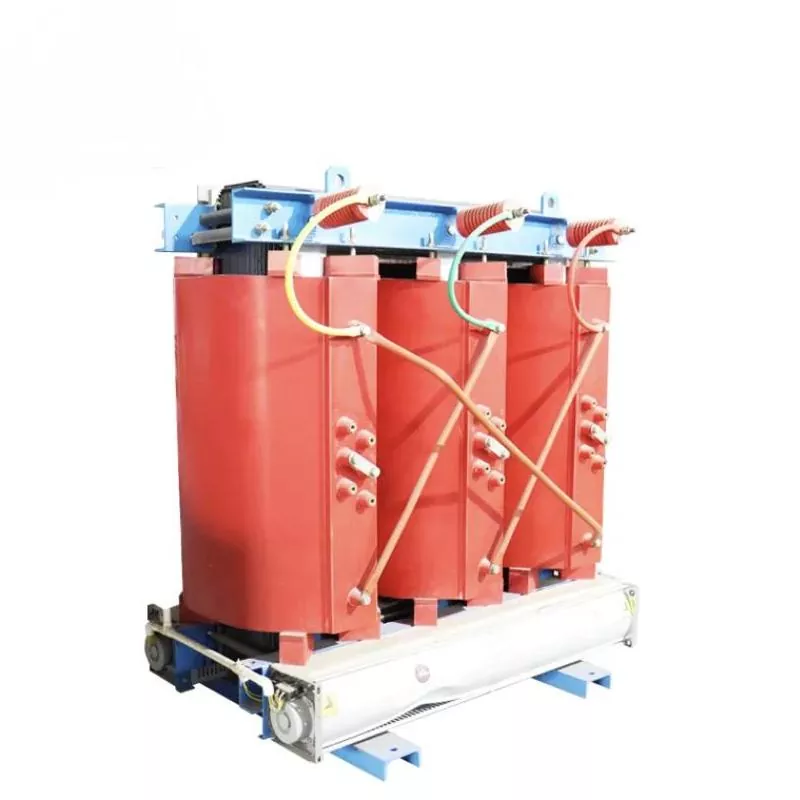

सूखी प्रकार ट्रांसफार्मर

एक सूखा-प्रकार ट्रांसफार्मर एक उपकरण है जो विद्युत ऊर्जा को एक वोल्टेज स्तर से दूसरे में परिवर्तित करता है। इसे ठंडा करने के लिए तेल की आवश्यकता नहीं होती है; इसके बजाय, यह विद्युत प्रवाह को अलग करने और आर्किंग को रोकने के लिए विशेष इन्सुलेट सामग्री का उपयोग करता है। ये ट्रांसफार्मर व्यापक रूप से इनडोर और आउटडोर पावर सिस्टम दोनों में उपयोग किए जाते हैं, विशेष रूप से उच्च ऊंचाई या ज्वलनशील वातावरण में।

सुविधाएँ और अनुप्रयोग

1। कोई रखरखाव या रखरखाव की आवश्यकता नहीं है: चूंकि सूखे-प्रकार ट्रांसफॉर्मर इंसुलेटिंग तेल का उपयोग नहीं करते हैं, इसलिए तेल प्रतिस्थापन या इन्सुलेशन सिस्टम रखरखाव की कोई आवश्यकता नहीं है।

2। लंबी सेवा जीवन: उनके तेल-मुक्त वातावरण के लिए धन्यवाद, सूखे-प्रकार ट्रांसफार्मर एक विस्तारित जीवनकाल के साथ लंबी अवधि के लिए काम कर सकते हैं।

3। सुरक्षित ऑपरेशन: तेल की अनुपस्थिति तेल के रिसाव या आग के खतरों के जोखिम को समाप्त करती है, जिससे वे एक सुरक्षित विकल्प बन जाते हैं।

4। पर्यावरण के अनुकूल: सूखे-प्रकार ट्रांसफार्मर तेल अपशिष्ट या मिट्टी और पानी के स्रोतों को दूषित नहीं करते हैं, जिससे वे अधिक पर्यावरण के अनुकूल विकल्प बनते हैं।

5। उच्च विश्वसनीयता: ये ट्रांसफॉर्मर विद्युत प्रवाह को इन्सुलेट करने और उच्च विश्वसनीयता सुनिश्चित करने से रोकने के लिए विशेष इन्सुलेट सामग्री का उपयोग करते हैं।

उपयोग वातावरण

ऊंचाई: 2,500 मीटर से अधिक नहीं;

‌ऑपरेटिंग तापमान: 0-40 ° C, सापेक्ष आर्द्रता <70%;

वर्षा जल, नमी, उच्च तापमान, अत्यधिक गर्मी या प्रत्यक्ष सूर्य के प्रकाश के संपर्क में आने से बचें। गर्मी अपव्यय और वेंटिलेशन छेद को आसपास की वस्तुओं से कम से कम 40 सेमी की दूरी बनाए रखना चाहिए;

‌Do संक्षारक तरल पदार्थ, गैसों, अत्यधिक धूल, प्रवाहकीय फाइबर, या धातु की छीलन के साथ वातावरण में काम नहीं करता है;

विद्युत चुम्बकीय हस्तक्षेप वाले वातावरण या क्षेत्रों में ऑपरेशन से बचें;

लंबे समय तक उल्टे भंडारण और परिवहन को रोकें, और गंभीर प्रभावों से बचें।

तकनीकी मापदण्ड

1। ऑपरेटिंग आवृत्ति: 50/60 हर्ट्ज;

‌2। नो-लोड करंट: <4%;

3। वोल्टेज का सामना करना: ब्रेकडाउन के बिना २०,००० वी/मिनट; परीक्षण उपकरण: YZ1802 ढांकता हुआ परीक्षक (20mA);

‌4। इन्सुलेशन क्लास: एफ (विशेष कक्षाएं अनुकूलित की जा सकती हैं);

5। इन्सुलेशन प्रतिरोध: −2mω; परीक्षण उपकरण: ZC25B-4 megohmmeter (0001000V);

6। कनेक्शन मोड: y/y, △/y₀, y₀/△, autotransformer (वैकल्पिक);

7। स्वीकार्य कुंडल तापमान वृद्धि: 100k;

8। शीतलन विधि: प्राकृतिक हवा शीतलन या तापमान-नियंत्रित स्वचालित गर्मी अपव्यय;

9। शोर का स्तर: ≤30 db।
