पावर ट्रांसफार्मर के कार्य सिद्धांत और कार्य क्या हैं?

2025-02-05

कामकाजी सिद्धांतट्रांसफार्मर


सबसे पहले, हमें यह समझने की आवश्यकता है कि ट्रांसफॉर्मर कैसे काम करते हैं। वास्तव में, इसके पीछे का सिद्धांत जटिल नहीं है, लेकिन इसके लिए इलेक्ट्रोमैग्नेटिक्स के कुछ बुनियादी ज्ञान की आवश्यकता है।


जब एक ट्रांसफार्मर का प्राथमिक घुमाव एक एसी पावर स्रोत से जुड़ा होता है, तो घुमावदार में वर्तमान प्रवाह होता है, जिससे चुंबकीय प्रवाह होता है। यह चुंबकीय प्रवाह लोहे के कोर से होकर गुजरता है, जिससे बारी -बारी से चुंबकीय प्रवाह लोहे कोर में उत्पन्न होता है। यह प्रक्रिया विद्युत ऊर्जा को चुंबकीय ऊर्जा में परिवर्तित करने की तरह है। फिर, यह वैकल्पिक चुंबकीय प्रवाह एक साथ प्राथमिक और माध्यमिक वाइंडिंग (यानी द्वितीयक घुमावदार) दोनों से जुड़ा होगा। विद्युत चुम्बकीय प्रेरण के प्रभाव के कारण, एक ही आवृत्ति के साथ प्रेरित इलेक्ट्रोमोटिव बलों को प्राथमिक और माध्यमिक वाइंडिंग में उत्पन्न किया जाएगा।


यदि द्वितीयक वाइंडिंग इस समय लोड से जुड़ी होती है, तो वर्तमान प्रेरित इलेक्ट्रोमोटिव बल की कार्रवाई के तहत लोड के माध्यम से प्रवाहित होगा, और लोहे के कोर में चुंबकीय ऊर्जा को वापस विद्युत ऊर्जा में परिवर्तित किया जाएगा। यह वह प्रक्रिया है जिसमेंट्रान्सफ़ॉर्मरबिजली स्रोत से लोड में विद्युत ऊर्जा को स्थानांतरित करने के लिए विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करें।

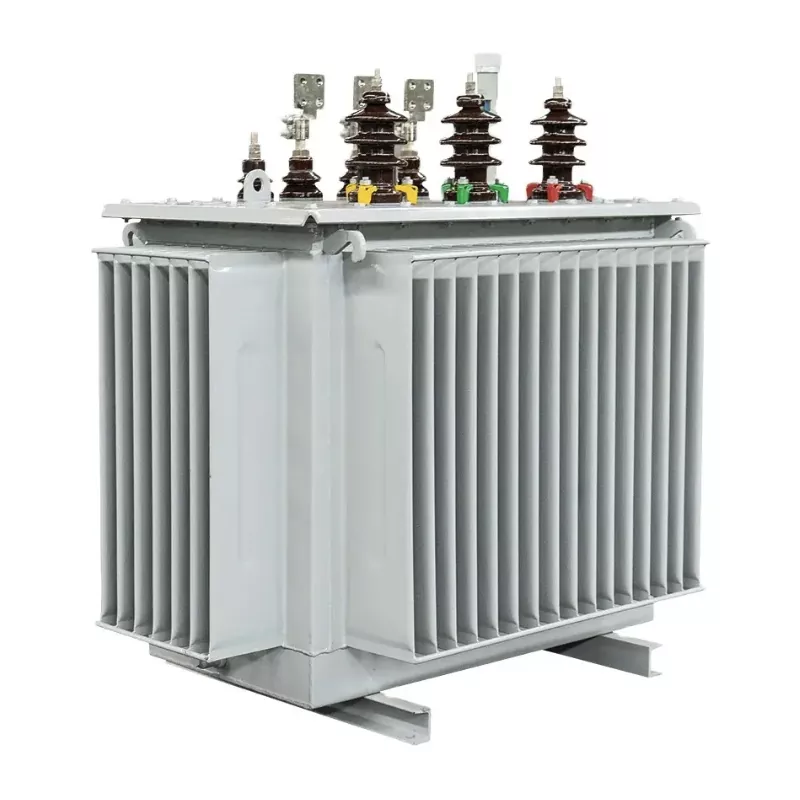

Oil Immersed Transformer


एक का कार्यट्रांसफार्मर


एक व्यापक दृष्टिकोण से, ट्रांसफार्मर पावर सिस्टम का एक अपरिहार्य हिस्सा हैं। इसका मुख्य कार्य इसकी आवृत्ति को बदले बिना विद्युत ऊर्जा को प्रसारित करना है, और यह एक स्थिर ऊर्जा कनवर्टर है। पावर सिस्टम में, ट्रांसफार्मर की कुल क्षमता लगभग 9 गुना या उससे अधिक जनरेटर की कुल क्षमता है। इसका मुख्य कार्य बिजली प्रणाली में विद्युत ऊर्जा के वोल्टेज को बढ़ाना या घटाना है, ताकि विद्युत ऊर्जा के तर्कसंगत संचरण, वितरण और उपयोग को सुविधाजनक बनाया जा सके।


एक ही शक्ति की विद्युत ऊर्जा को प्रसारित करते समय, वोल्टेज जितना अधिक होता है, वर्तमान में छोटा होता है, और ट्रांसमिशन लाइन पर बिजली का नुकसान होता है; इसी समय, ट्रांसमिशन लाइनों के क्रॉस-सेक्शनल क्षेत्र को भी कम किया जा सकता है, जिससे तारों में उपयोग की जाने वाली धातु की मात्रा कम हो जाती है। इसका महत्व हैट्रान्सफ़ॉर्मरपावर सिस्टम में।

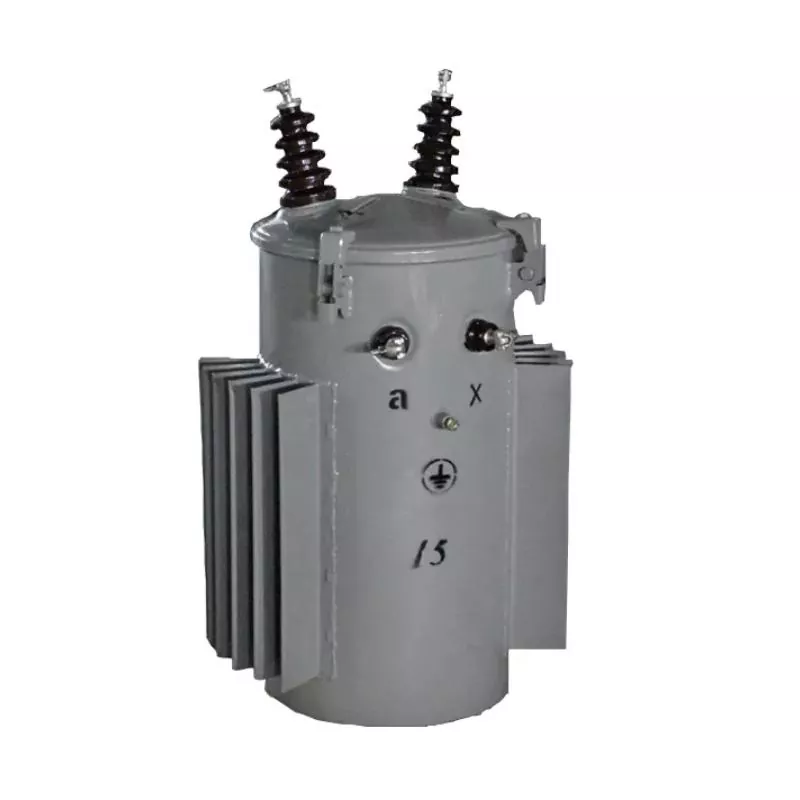

Single Phase Pole Transformer


ट्रान्सफ़ॉर्मरउनके विभिन्न कार्यों के आधार पर कई श्रेणियों में विभाजित किया जा सकता है:


पावर ट्रांसफार्मर: मुख्य रूप से पावर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम में वोल्टेज को बढ़ाने और कम करने के लिए उपयोग किया जाता है। हम अक्सर सुनते हैं और इस शब्द के संपर्क में आते हैं। लेकिन वास्तव में, हम कभी -कभी वितरण ट्रांसफार्मर के रूप में कम वोल्टेज माध्यमिक वाइंडिंग के साथ ट्रांसफार्मर का उल्लेख करते हैं।


इंस्ट्रूमेंट ट्रांसफार्मर, जैसे कि वोल्टेज ट्रांसफार्मर और वर्तमान ट्रांसफार्मर, मुख्य रूप से उपकरणों और रिले सुरक्षा उपकरणों को मापने के लिए उपयोग किए जाते हैं। यह श्रेणी नए लोगों से परिचित नहीं हो सकती है, लेकिन वास्तव में, हम अक्सर इसके संपर्क में आते हैं।

टेस्ट ट्रांसफार्मर: उच्च वोल्टेज उत्पन्न करने और विद्युत उपकरणों पर उच्च वोल्टेज परीक्षण करने में सक्षम। यह भी कुछ ऐसा है जिसके साथ हम अक्सर संपर्क में आते हैं।


विशेष ट्रांसफार्मर: इलेक्ट्रिक फर्नेस ट्रांसफार्मर, रेक्टिफायर ट्रांसफार्मर, ट्रांसफॉर्मर, कैपेसिटिव ट्रांसफॉर्मर, फेज-शिफ्टिंग ट्रांसफार्मर आदि को शामिल करना, नई ऊर्जा और ऊर्जा भंडारण के विकास के साथ, विशेष ट्रांसफार्मर के प्रकार लगातार बढ़ रहे हैं, जैसे कि हाइड्रोजन उत्पादन ट्रांसफार्मर, जो विशेष ट्रांसफार्मर से भी संबंधित हैं।
